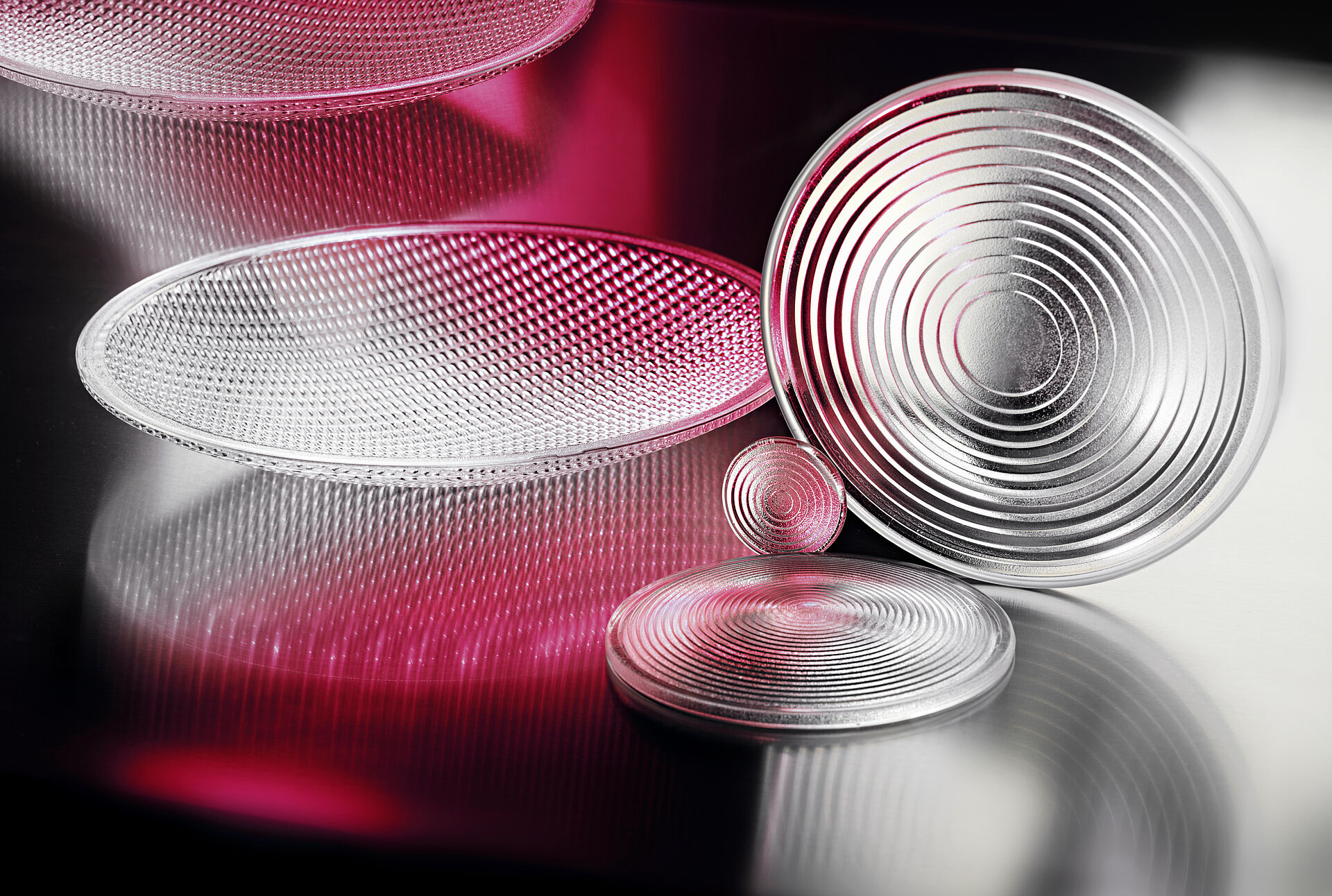

菲涅尔透镜及效果镜

菲涅尔透镜 — 德国制造

Auer Lighting (傲尔照明) 提供各种焦距的菲涅尔和效果透镜,直径最大到达 625 毫米。应用 Auer 无与伦比的菲涅尔透镜的质量,并且您可以使用任何光源。得益于Auer标准程序,请联系我们定制透镜。

属性:

  • 均匀照明区域
  • 精确的半角和焦距
  • 由于精密压制而具有精确的焦距
  • 可变角光束从聚光灯到泛光灯

标准菲涅尔透镜已有公模

直径 (mm) 焦距 (mm) Half beam
angle
泛光 (°)
产品料号.
聚光 泛光(最小) 未强化 1 强化 2
50 50 26 40 8.40.011
(SAP 1065737)
-
80 50 26 40 8.40.004
(SAP 1071934)
8.40.104
(SAP 1071944)
112 110 55 40 8.40.008
(SAP 1065735)
8.40.108
(SAP 1071946)
130 110 62 40 8.40.007
(SAP 1071936)
8.40.107
(SAP 1071945)
150 110 60 40 8.40.010
(SAP 1065736)
8.40.110
(SAP 1071947)
150 100 36 40 8.40.015
(SAP 1069755)
8.40.115
(SAP 1071949)
152 100 55 40 8.40.012
(SAP 1071937)
8.40.112
(SAP 1071948)
175 120 65 40 8.40.022
(SAP 1287728)
8.40.122
(SAP 1287730)
200 140 75 40 8.40.031
(SAP 1287731)
8.40.131
(SAP 1287732)
250 150 80 40 8.40.041
(SAP 1065740)
8.40.141
(SAP 1071952)
2503 150 80 40 8.40.042
(SAP 1071943)
8.40.142
(SAP 1071953)
350 210 120 40 8.40.062
(SAP 1065741)
8.40.162
(SAP 1071954)
500 290 160 40 - 8.40.171
(SAP 1071956)

1 未强化透镜中心点最高耐温:450 °C
2强化透镜中心点 最高耐温   : 330 °C
  建议:工作温度 > 330°C,请使用未强化镜片。
3适用于HMI灯系列。

短焦菲涅尔透镜已有公模

直径(mm) 焦距 (mm) Half beam
angle
泛光(°)
产品料号.
聚光 泛光(最小) 未强化1 强化2
80 40 14 60 8.40.204
(SAP 1071958)
-
112 55 20 60 8.40.208
(SAP 1065744)
-
120 80 32 60 8.40.205
(SAP 1065742)
8.40.405
(SAP 1071963)
130 70 27 60 8.40.207
(SAP 1065743)
8.40.407
(SAP 1071964)
150 80 30 60 8.40.210
(SAP 1065745)
8.40.410
(SAP 1071965)
152 85 50 40 8.40.017
(SAP 1065738)
-
175 85 32 60 8.40.220
(SAP 1297194)
8.40.420
(SAP 1297247)
200 100 40 60 8.40.231
(SAP 1071960)
8.40.431
(SAP 1071968)
250 120 45 60 8.40.243
(SAP 1297250)
8.40.443
(SAP 1297252)
300 150 60 60 8.40.251
(SAP 1071961)
8.40.451
(SAP 1071970)
350 180 75 60 8.40.262
(SAP 1065748)
8.40.462
(SAP 1071971)
450 235 100 60 8.40.267
(SAP 1071962)
8.40.457
(SAP 1071973)
625 270 120 60 - 8.40.482
(SAP 1065749)

1 未强化透镜中心点最高耐温: 450 °C
2 强化透镜中心点 最高耐温   330 °C
  建议:工作温度 > 330°C,请使用未强化。

新品

直径(mm) 焦距 (mm) 聚光产品料号 未强化
150*1458.71.605    (SAP 1435625)
175*858.71.600    (SAP 1401097)
2002358.40.034    (SAP 1137518)
200**1408.40.031-K (SAP 1502494)
200** 808.40.233    (SAP 1503971)
2521208.40.065    (SAP 1503003)

  * 具有专利的螺旋设计
** 新的背面复眼设计
