MAXOS®
Sicherheits-Schaugläser
Die Biegezugfestigkeit der MAXOS® Stäbe resultiert aus der Oberflächendruckvorspannung und der Eigenfestigkeit des Glases. Dabei hängt die Eigenfestigkeit entscheidend von der Oberflächenqualität ab.
Die Belastung der Gläser durch Einspannkräfte, thermische Spannungen und Kesseldruck muss aus Sicherheitsgründen ausschließlich durch die Oberflächendruckvorspannung des Glases aufgenommen werden. Das stellt sicher, dass eine Zugbelastung der Glasoberfläche in jedem Fall unterbleibt.

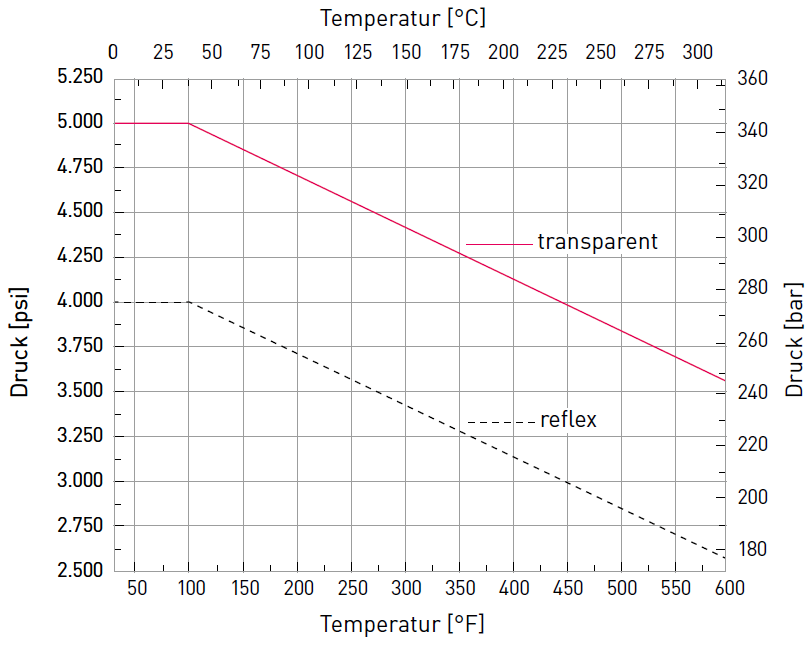

| Einsatzbedingungen | höchstzulässiger Betriebsüberdruck | höchstzulässige Temperatur | ||
|---|---|---|---|---|
| bar | psi | °C | °F | |
| Ungeschützte Reflex- und Transparent-Schaugläser bei Sattdampf bzw. Heißwasserdruck | 35 | 500 | 243 | 470 |
| Mit Glimmer geschützte Transparent-Schaugläser bei Sattdampf bzw. Heißwasserdruck | 103 | 1.500 | 320 | 608 |
| Reflex-Schaugläser bei Einsatz ohne Dampf und ohne technisch bedeutsamen Glasangriff | 280 | 4.000 | 38 | 100 |
| Bei Medien ohne technisch bedeutsamen Glasangriff für Transparent-Schaugläser | 345 | 5.000 | 38 | 100 |
| High-Pressure-Transparent-Schaugläser in speziellen Armaturen | 414 | 6.000 | 38 | 100 |
| Temperaturwechselbeständigkeit | Δ T 230 °C |
| max. Betriebstemperatur | 300 °C (572 °F) |
| glimmergeschützt | 320 °C (608 °F) |
| Standard-Schaugläser | |
|---|---|
| ≥ 90 N/mm2 | 13.000 psi |
| Mittelwert 100 N/mm2 | 14.500 psi |
| High-Pressure-Schaugläser | |
|---|---|
| ≥ 100 N/mm2 | 14.500 psi |
| Mittelwert 110 N/mm2 | 16.000 psi |
| Standard-Schaugläser | |
|---|---|
| ≤ 0,13 mm | 0,005 inches |
| High-Pressure-Schaugläser | |
|---|---|
| ≤ 0,05 mm | 0,002 inches |
| Standard-Schaugläser | |
|---|---|
| ≥ 150 N/mm2 | 21.000 psi |
| Mittelwert 170 N/mm2 | 25.000 psi |
| High-Pressure-Schaugläser | |
|---|---|
| ≥ 180 N/mm2 | 26.000 psi |
| Mittelwert 200 N/mm2 | 29.000 psi |
